Данное оборудование модульной системы управления нижним наливным стояком обладает высокой степенью интеграции. Для ввода в эксплуатацию достаточно соединить присоединительные фланцы на скид-модуле с фланцами технологических трубопроводов системы хранения и транспортировки.

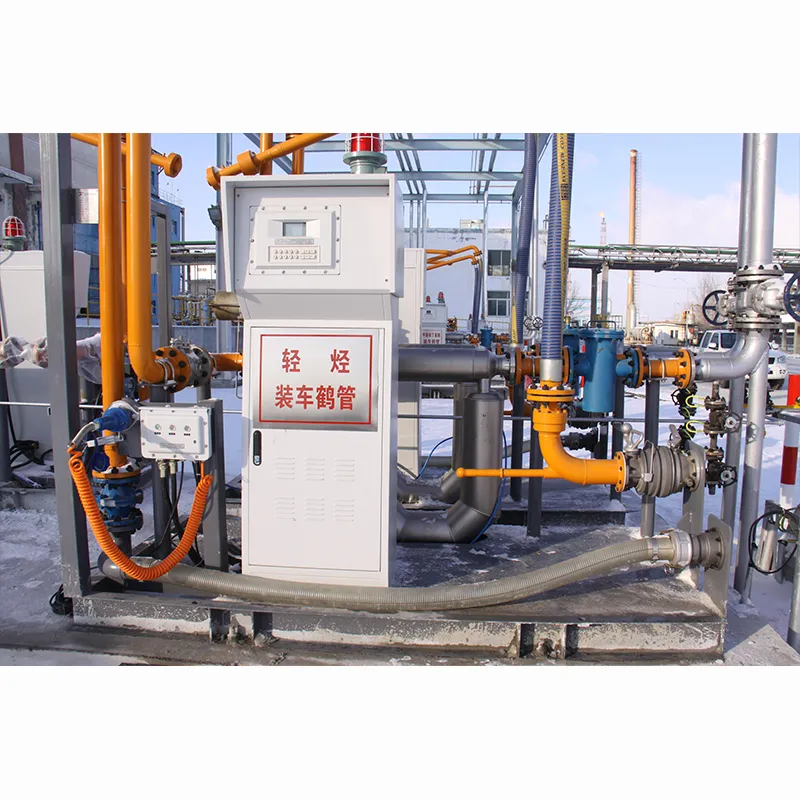

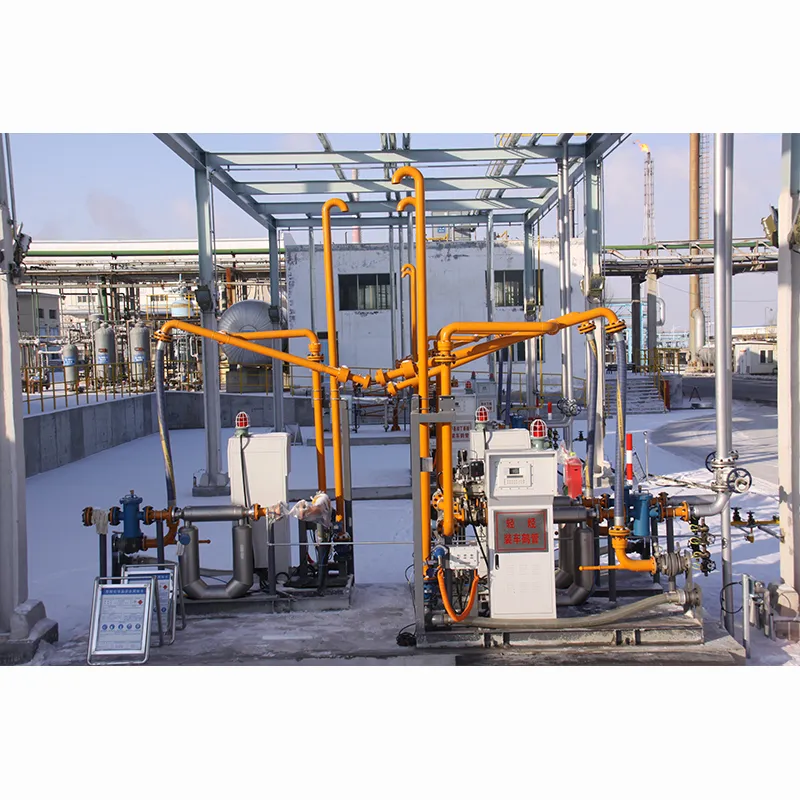

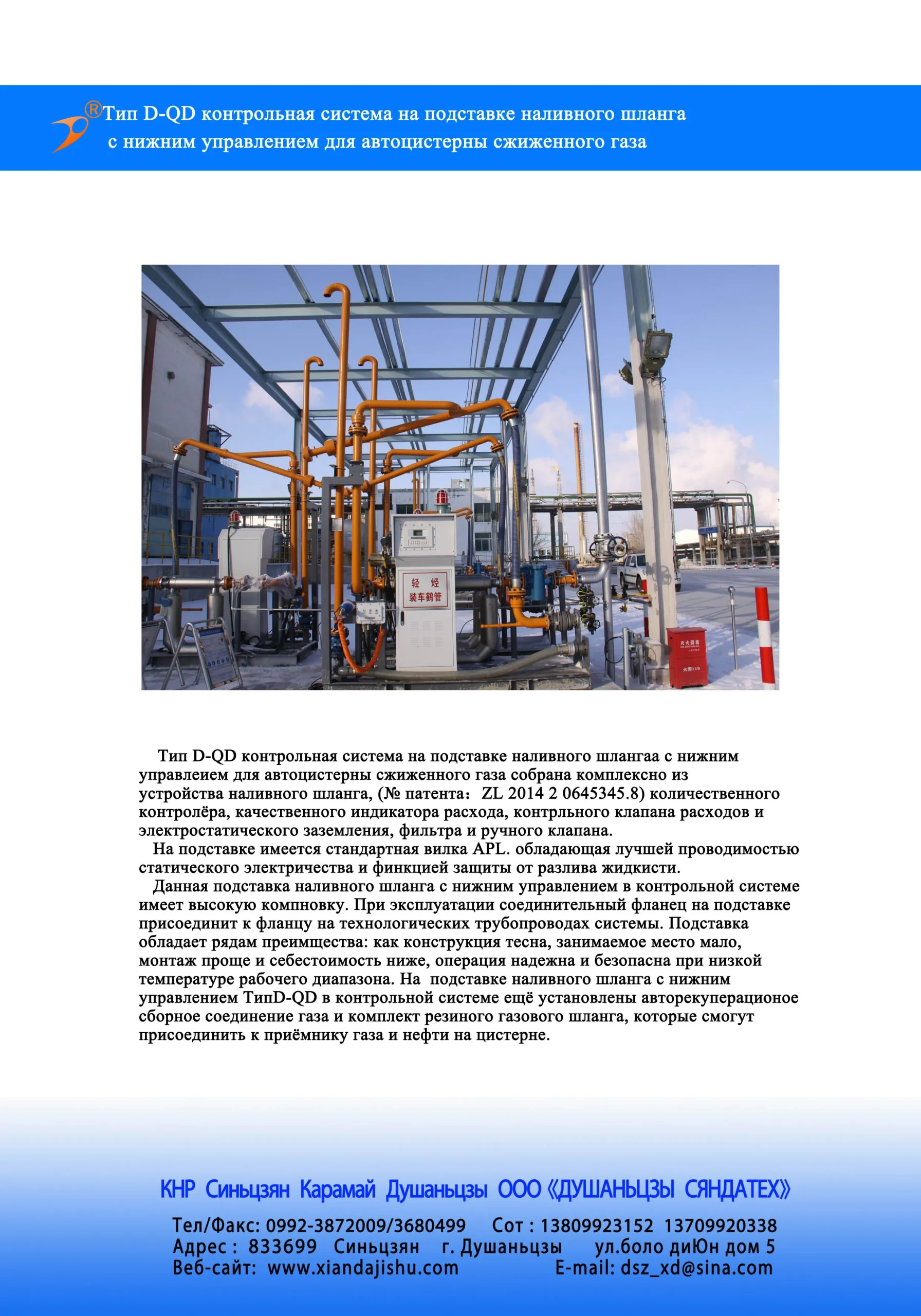

Модульная установка дозированного нижнего налива автоцистерн типа D-QD представляет собой скид-модуль, объединяющий наливной стояк (патентный номер: ZL 2014 2 0645345.8), прибор дозированного контроля, массовый расходомер, регулирующий клапан расхода, блокировку от статического электричества при наливе, ручные клапаны и другое оборудование. Данный скид-модуль оснащен штепсельным разъемом стандарта API, обладает функциями эффективного отвода статического электричества и защиты от перелива при наливе.
Данное оборудование модульной системы управления нижним наливным стояком обладает высокой степенью интеграции. Для ввода в эксплуатацию достаточно соединить присоединительные фланцы на скид-модуле с фланцами технологических трубопроводов системы хранения и транспортировки. Имеет преимущества компактной конструкции, малой занимаемой площади, простоты монтажа, низкой стоимости, надежной работы при низких температурах, безопасной эксплуатации и удобства обслуживания.
Модульная установка дозированного нижнего налива автоцистерн типа D-QD также комплектуется самоуплотняющимся соединением для улавливания паров нефтепродуктов и шланговым узлом, который может быть подключен к интерфейсу улавливания паров нефтепродуктов автоцистерны.

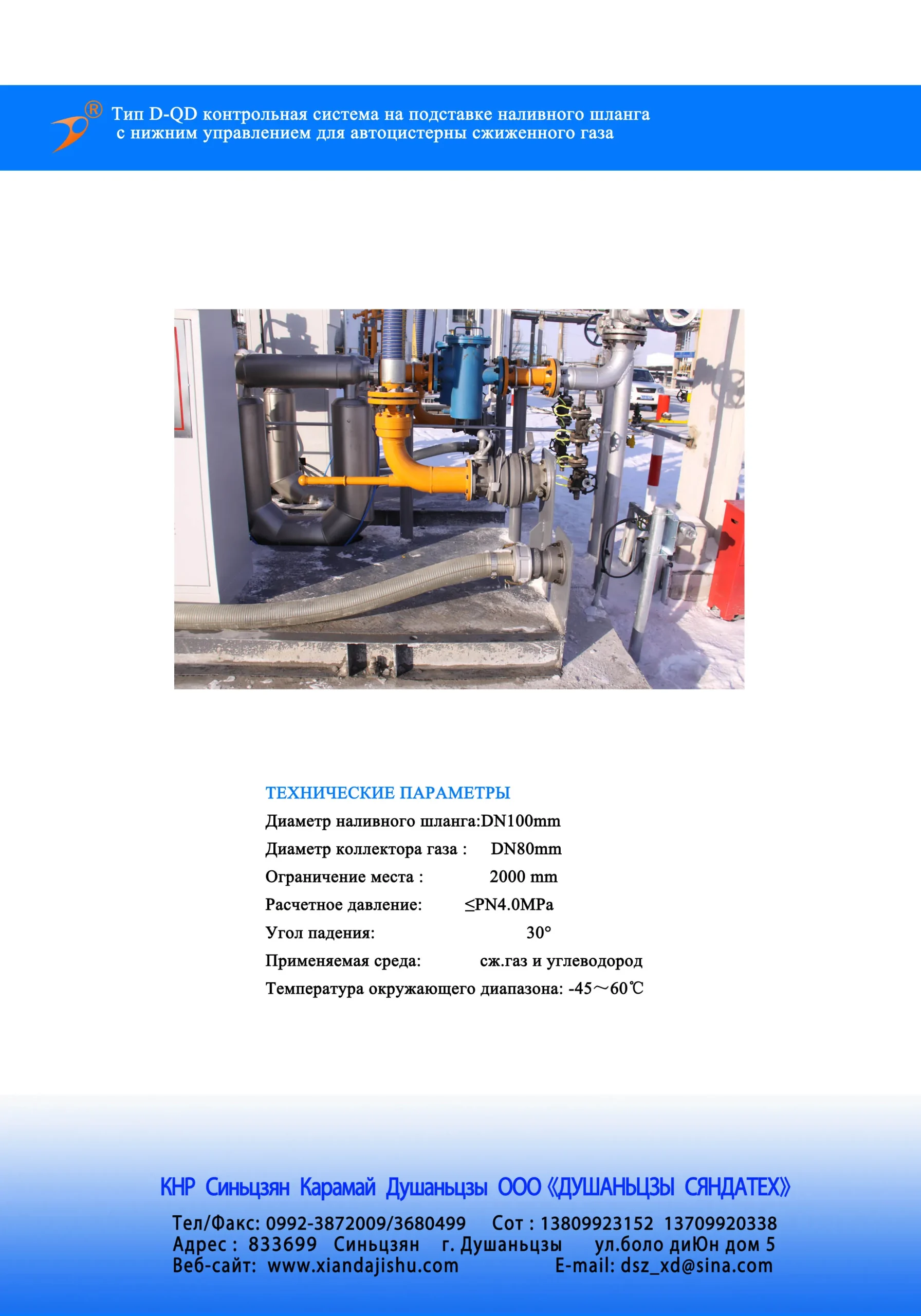

Условный проход наливного стояка: DN100 мм
Условный проход возвратной газовой трубы: DN80 мм
Диапазон позиционирования: 2000 мм
Угол подъема/опускания: 30°
Расчетное давление: PN16
Применяемая среда: легкие нефтепродукты и жидкие химические продукты
Температура окружающей среды: –45 ~ +60 °C
