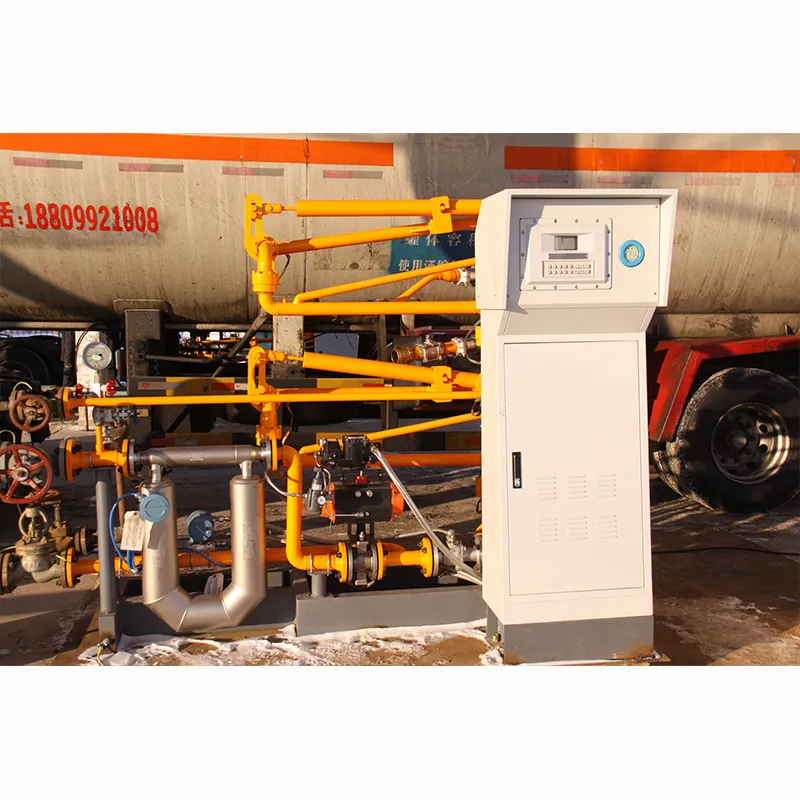

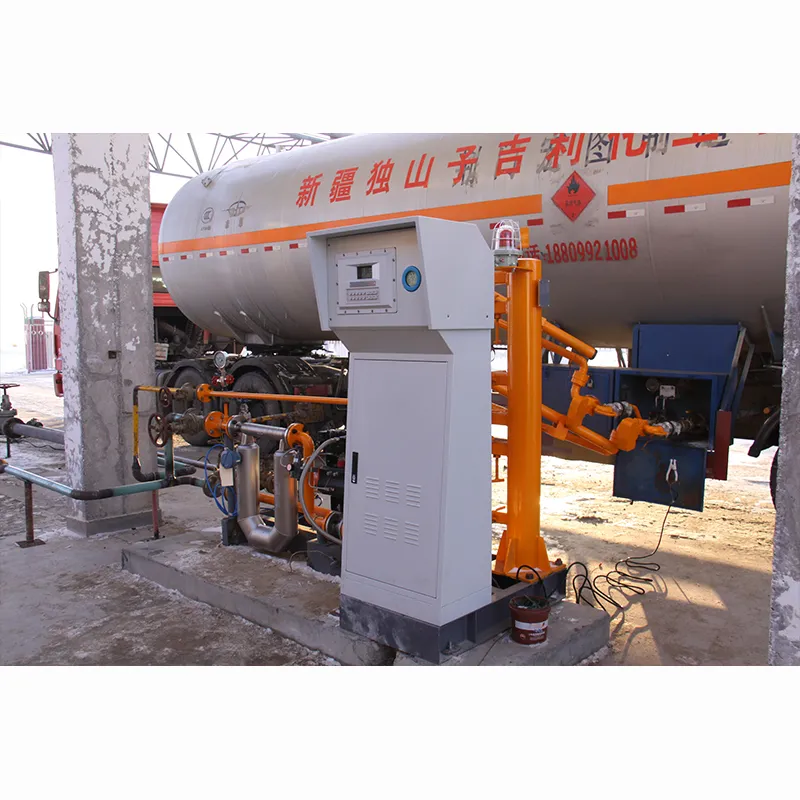

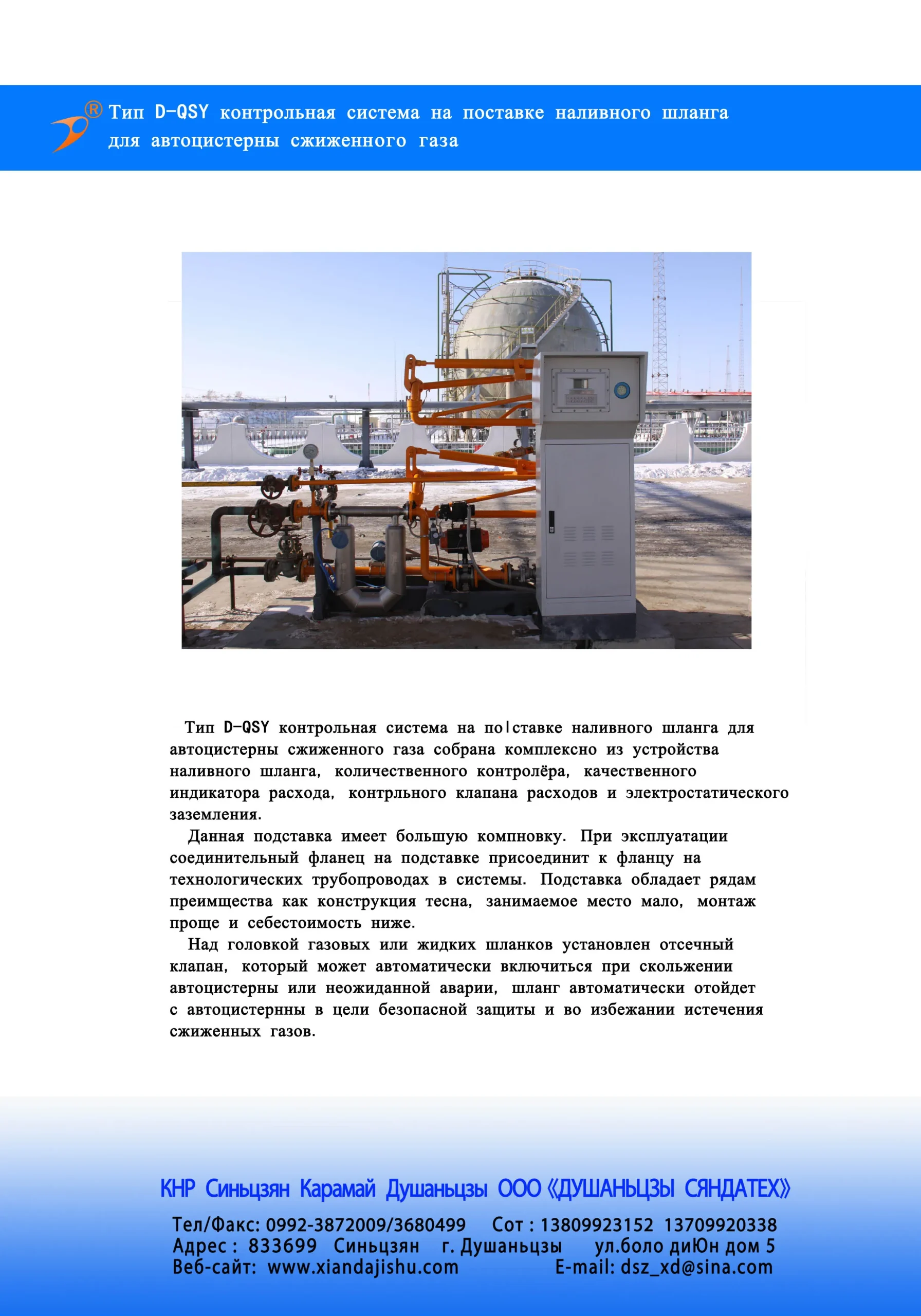

Модульная установка дозированной погрузки сжиженного газа в автомобильные цистерны типа D-QSY представляет собой скид-модуль, объединяющий наливную стрелу, прибор дозированного контроля, массовый расходомер, регулирующий клапан расхода и блокировку от статического электричества при наливе.
Данный модульный продукт обладает высокой степенью интеграции. Для ввода в эксплуатацию достаточно соединить присоединительные фланцы на скид-модуле с фланцами технологических трубопроводов системы хранения и транспортировки. Имеет преимущества компактной конструкции, малой занимаемой площади, простоты монтажа и низкой стоимости.

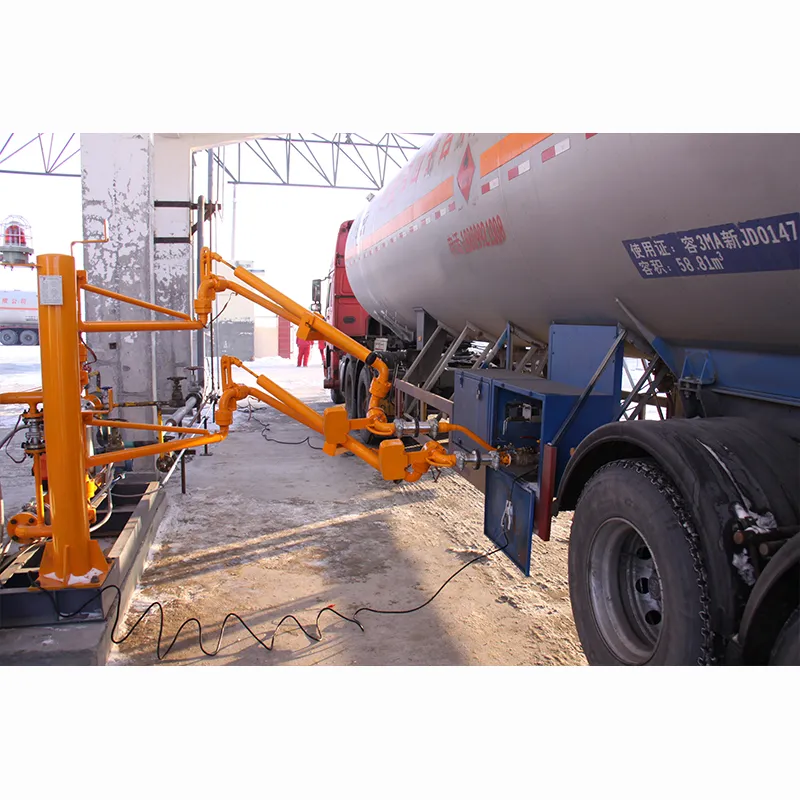

На переднем конце газожидкостной трубы наливной стрелы для сжиженного газа в автомобильных цистернах установлена предохранительная разрывная муфта со срезным болтом. При откате цистерны во время налива или аварии разрывная муфта отсоединяется и самогерметизируется, наливная стрела автоматически отделяется от цистерны, предотвращая утечку сжиженного газа и обеспечивая защиту безопасности.

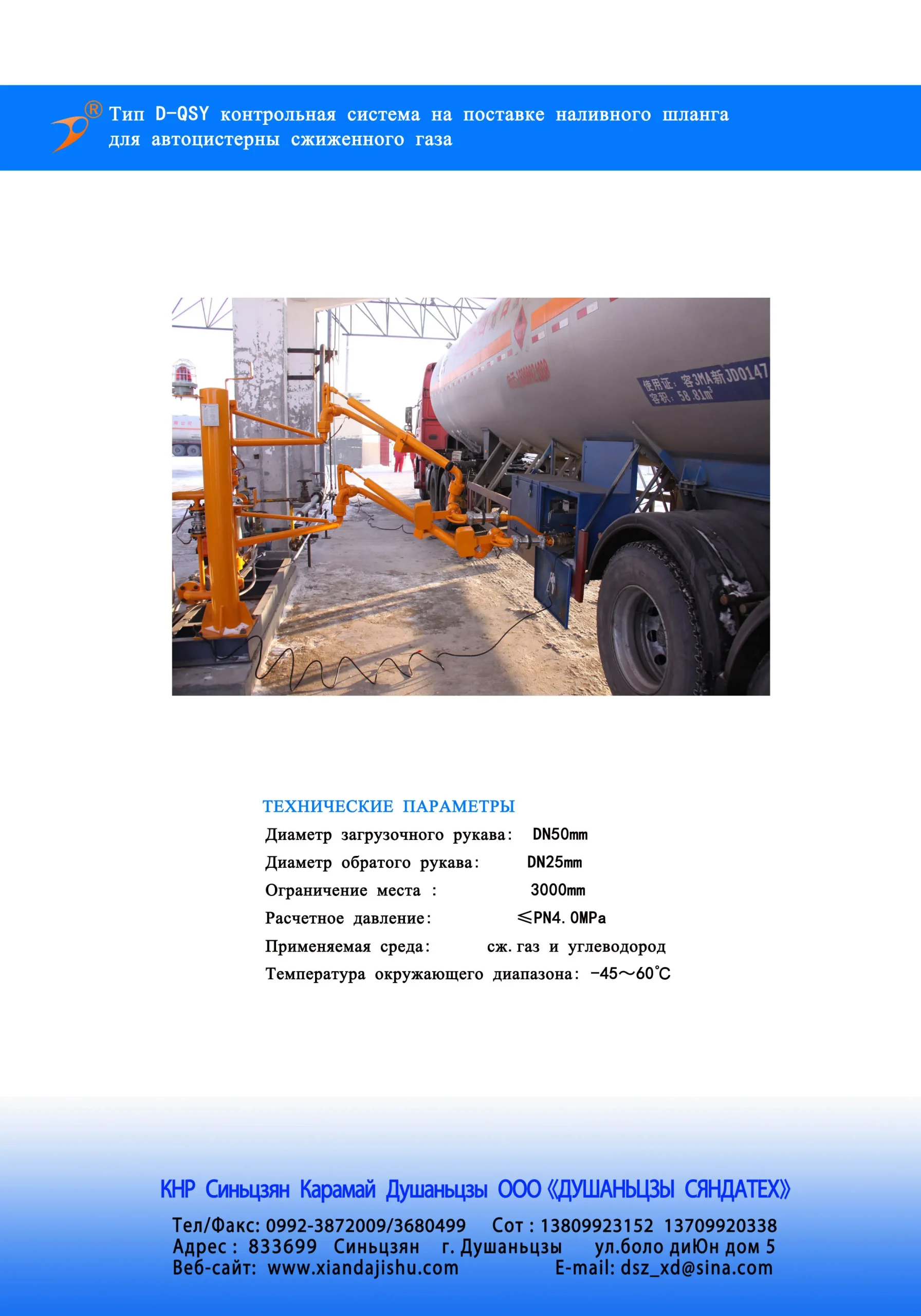

Условный проход погрузочно-разгрузочной стрелы: DN50 мм
Условный проход возвратной газовой стрелы: DN25 мм
Диапазон позиционирования: 3000 мм
Расчетное давление: PN25
Применяемая среда: сжиженный нефтяной газ и легкие углеводороды
Температура окружающей среды: -45 ~ +60 °C
